专业功率放大器 HT-FD10

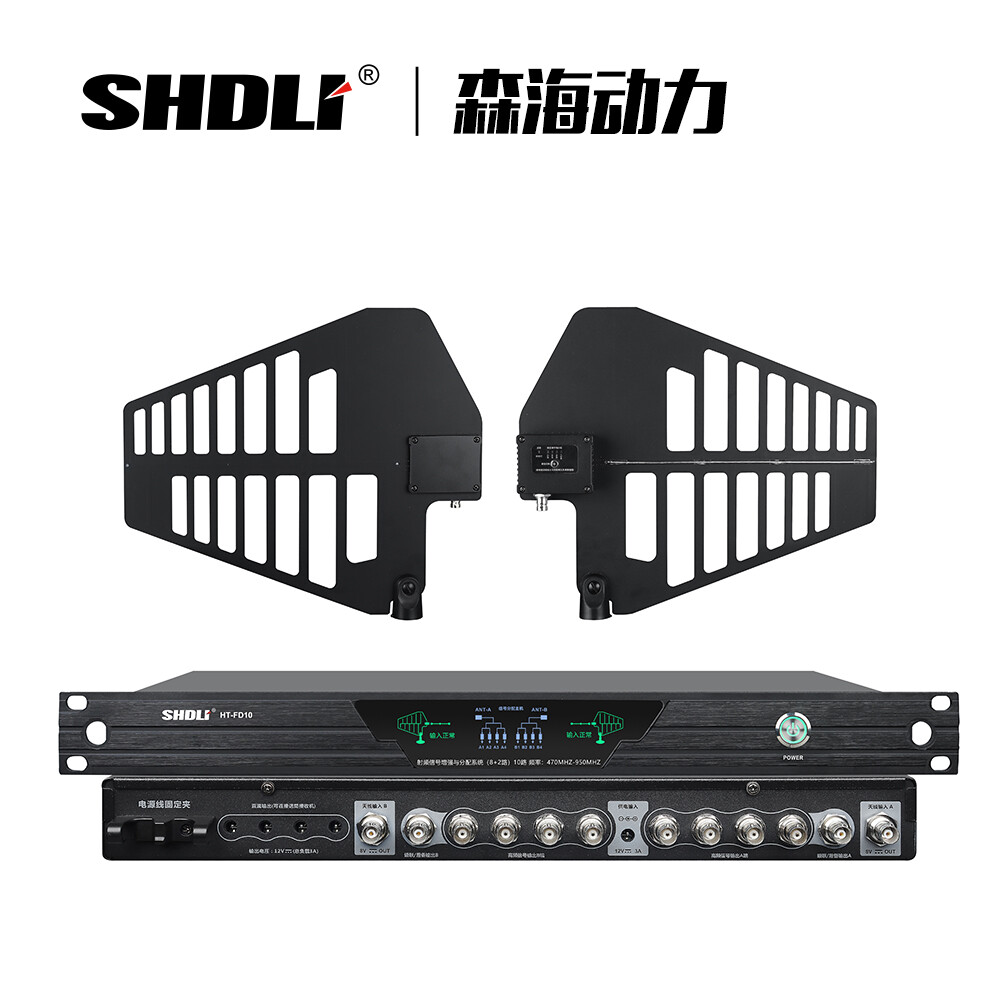

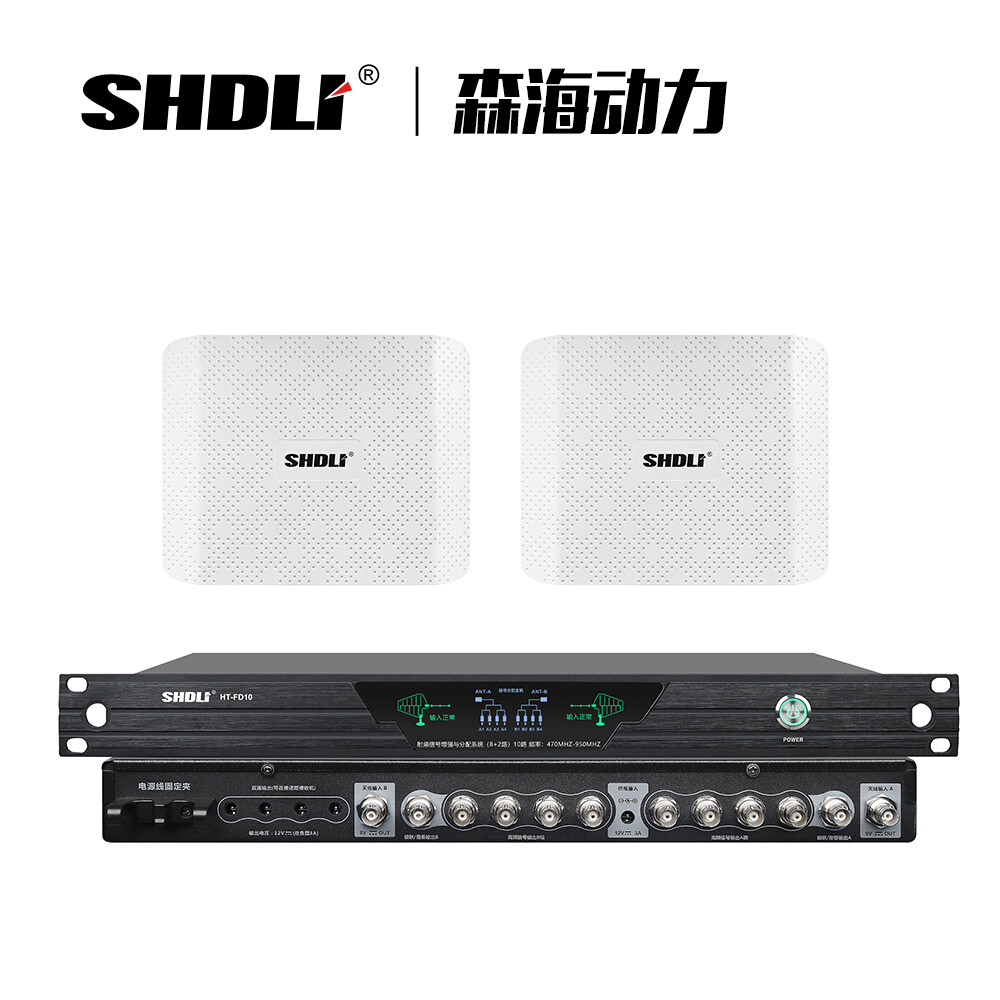

HT-FD10天线放大器详细说明

一．产品特点说明

本公司专业生产无线电信号放大器与增益强波器，本产品专为学校、体育馆、会议室、舞台演出、寺庙等需要远距离信号放大与补偿的场景应用而生。系统标配2路信号拾取输入（可中继扩展），8-16路放大信号输出（可多机级联增路）。系统有效接收频率范围为“400MHZ-950MHZ" , 可对该频段内的信号提供2到+12dBm的有效增益。大大增强了指向天线复盖范围内信号的稳定性，降低了使用中话筒信号断点的问题，同时也会相应增加了无线话筒的有效使用距离。

二．产品功能控标点：

1.有效工作频率为400MHZ-950MHZ，信号增益+2DBM到+12DBM可调。

2.基本兼容市面上大部分品牌UHF频段无线麦克风接收机工作使用。

3.在天线板安装了高效的强滤波电路，有效过滤与隔离了工作范围外的干忧信号的输入。

4.在天线板加入了高性能的高频增益芯片，可对话筒信号进行无损的增强与补偿。

5.系统分配主机提供了8 + 2路稳定高质量信号输出（可多机级联增路）。
6.系统分配主机提供了4路稳定的 DC电源输出，专为话筒接收机供电。（每路负载12V/1A)。

7.所有同轴电缆线材为5层结构的带屏蔽铝箔的高频铜芯专用线。

8.系统提供两个可伸缩与转向调节的天线板金属安装支架。

9.定向天线翼板与增益强波器控制电路巧妙一体化设计，结构更简洁耐用。

10.天线翼板上的强波器电路由散热快的铝合金外壳密封，防淋雨防晒，适合户外长期固定安装。

11.系统主机设计有系统连接状态指示灯，当天线板正常安装并工作的时候，指示灯长亮。

12.天线翼板设计有连接状态指示灯，当与系统主机正常连接并工作的时候，指示灯长亮。

三．系统参数

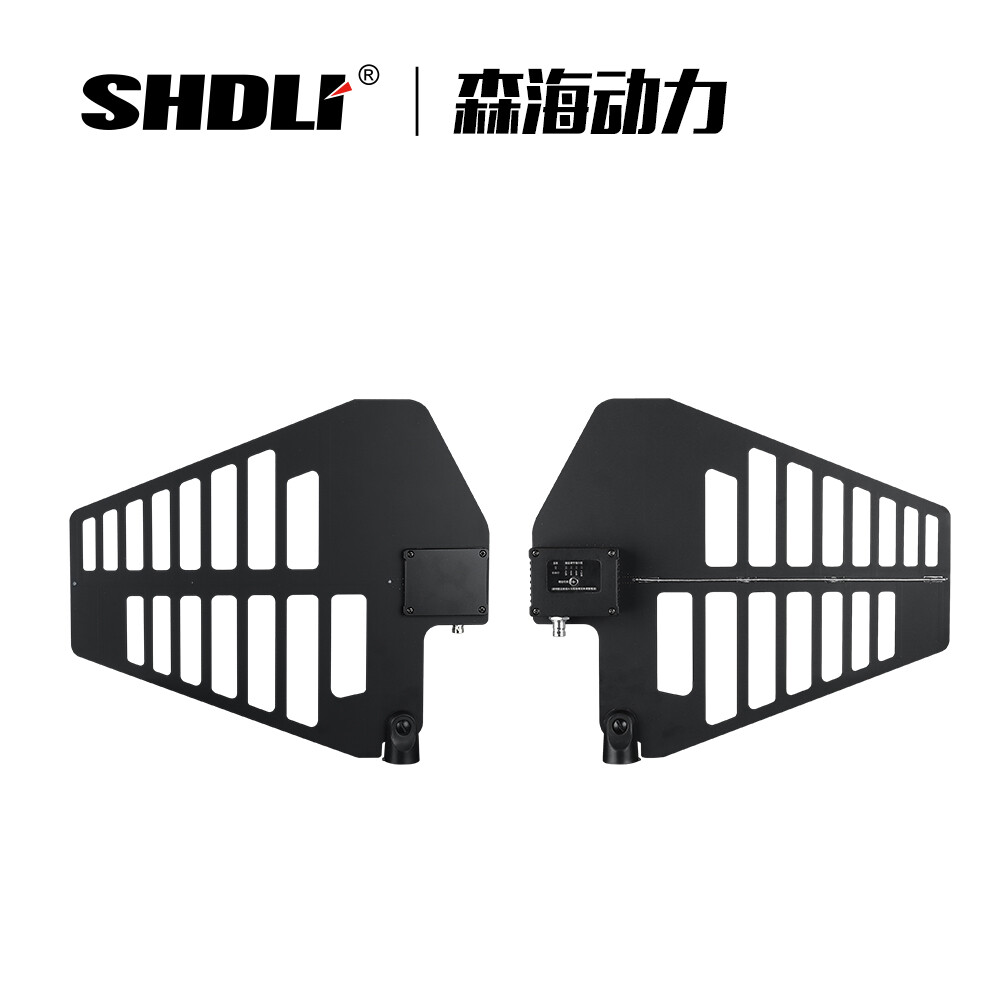

1.天线翼板与强波器参数

天线类型：对数周期指向（LPDA）

频率范围：400-950MHz

输出接口：卡口母座（BNC)

天线阻抗：50 Ω

内置强波器：+2db,+6db,+8db,+12db（四档可调）

工作状态指示： 带电源与增益量LED指示

指向性：水平90°垂直60°

指向极性：垂直极化
工作电压：偏压电源8~15 V DC

外观尺寸（mm） ：320×275×22

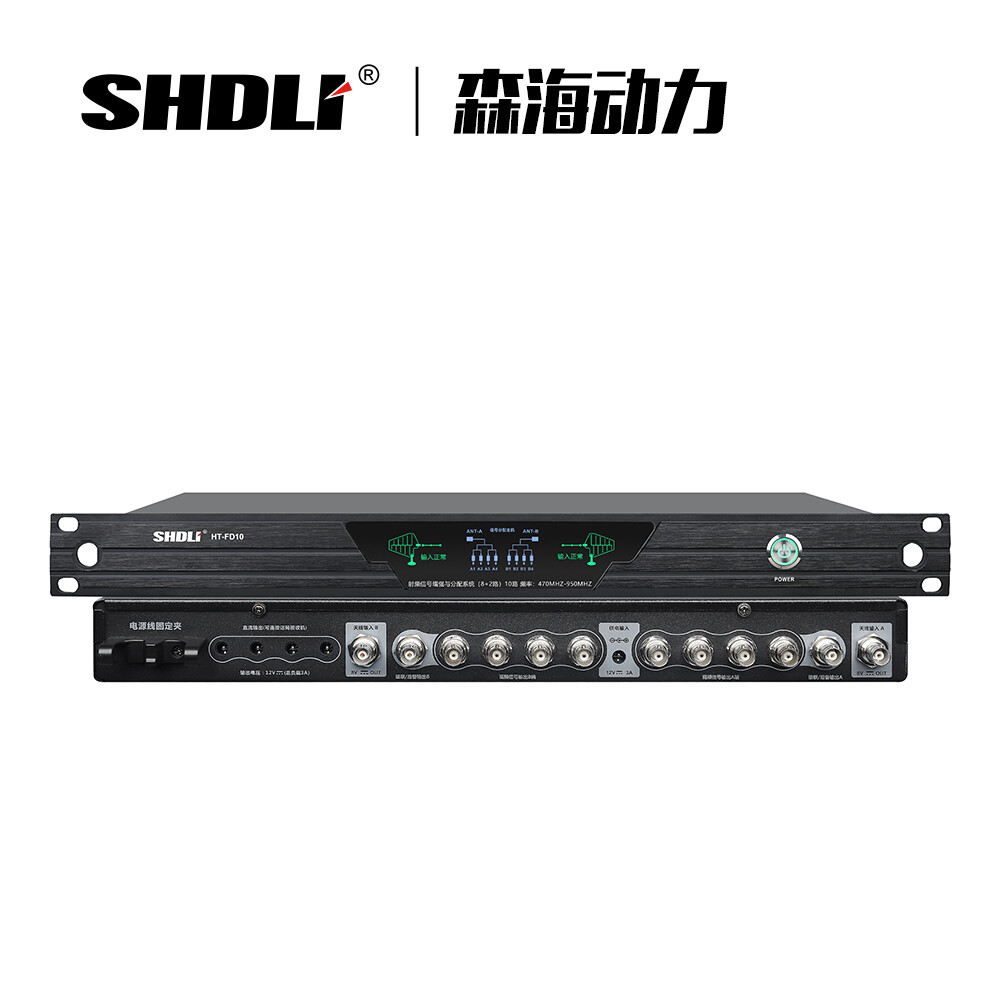

2. 分配主机参数

高频信号输入：2路BNC输入

输入端信号最大灵敏度：+32dBm

系统工作总电源： 12V3A

放大信号输出:  8路BNC输出+ 2路BNC备用级联输出

系统DC输出： 4路DC  12V/1A 输出（为接收机供电）

输出/入阻抗： 50 Ω

系统信号输入端对外供电： +8.0V DC / 200mA

外观尺寸（mm）：482长×45高×20宽

3.同轴电缆参数

 线材规格：发泡聚乙烯绝缘同轴电缆LMR195

 阻抗：50Ω

 弯曲半径：25mm

 线损：≤0.24db/m(20度）

 线径：6mm

 材质结构：5层带编织线与屏蔽层铜芯线

备注：50米线长信号通过衰减为-5dBM，10米长内信号衰减可忽略不计。
