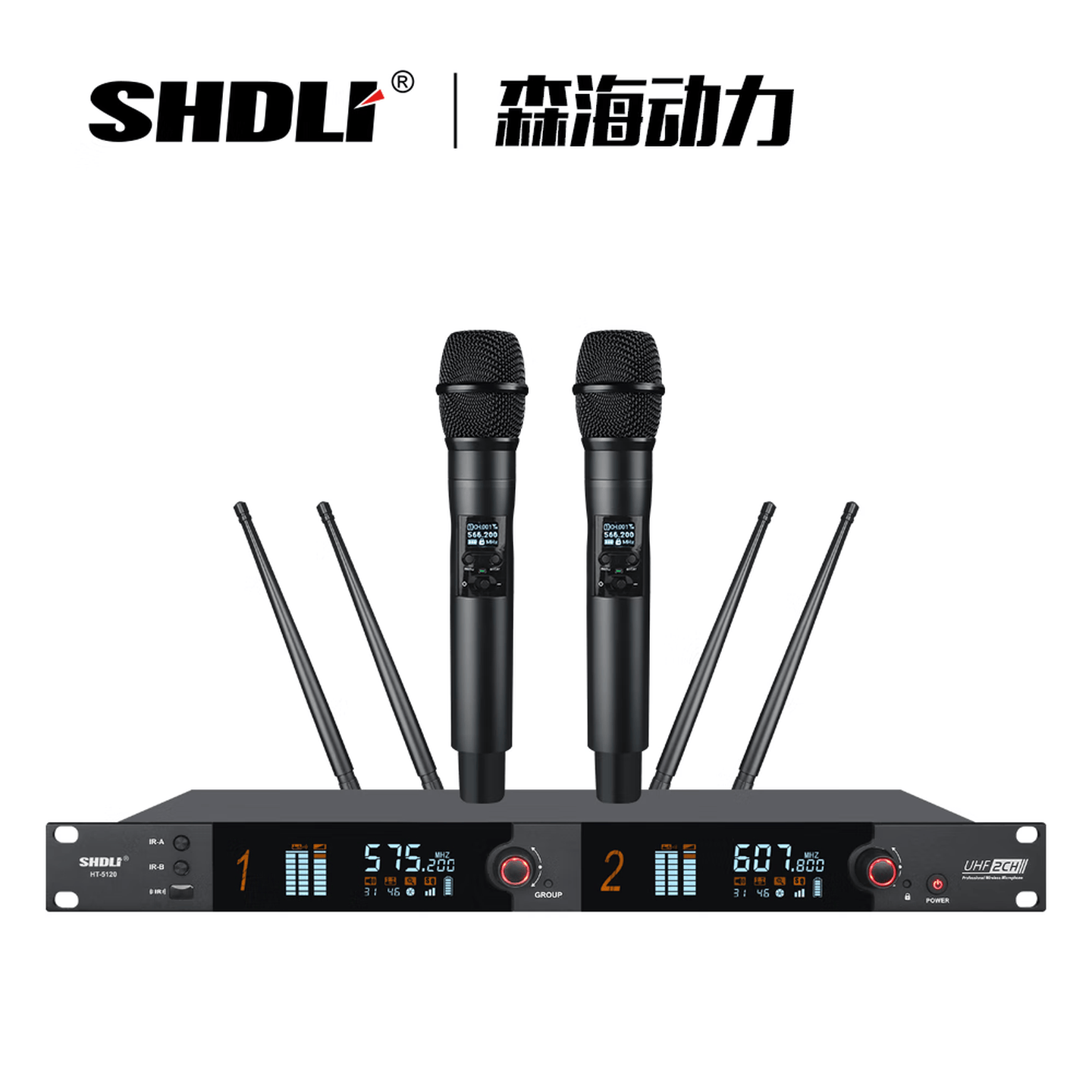

真分集机型 HT-5120

HT-5120 一拖二真分集系列功能参数说明.

采用双通道真分集式接收技术. 每一路话筒信号都标配两组接收电路同时接收信号,有效增强信号稳定性.

采用彩色显示大屏显示出每通道话筒的射频/音频/电池电量/SQ 距离/锁止等工作状态.高档实用.

系统标配工作频率独立可调,音量独立可调. SQ独立可调. IR红外独立控制.独立搜频功能.一键独立锁止.一键编组调

取等实用功能.

系统标配内置 8 组叠机频率可供调用.为同一场所同时叠机使用 1-8 套系统提供便捷安装支持. 线路板电源内置工作模式电感，可减少电源的电磁干扰

标配的相位锁定电路,配合杂讯静噪控制与数码导频技术, 当发射器关闭时，导频控制电路将接收机 AF 信号静音以

抑制噪声，保证了对干忧信号的有效阻隔.

系统工作频率范围为 564~615MHz. 每个通道均设有 100 个频点可调.双通道共 200 个频点可调. 频率库设计

如下:

MIC-1 工作频频率: 564-588.5MHZ 通道数: CH01-CH100

MIC-2 工作频频率:590-615MHZ 通道数: CH101-CH200

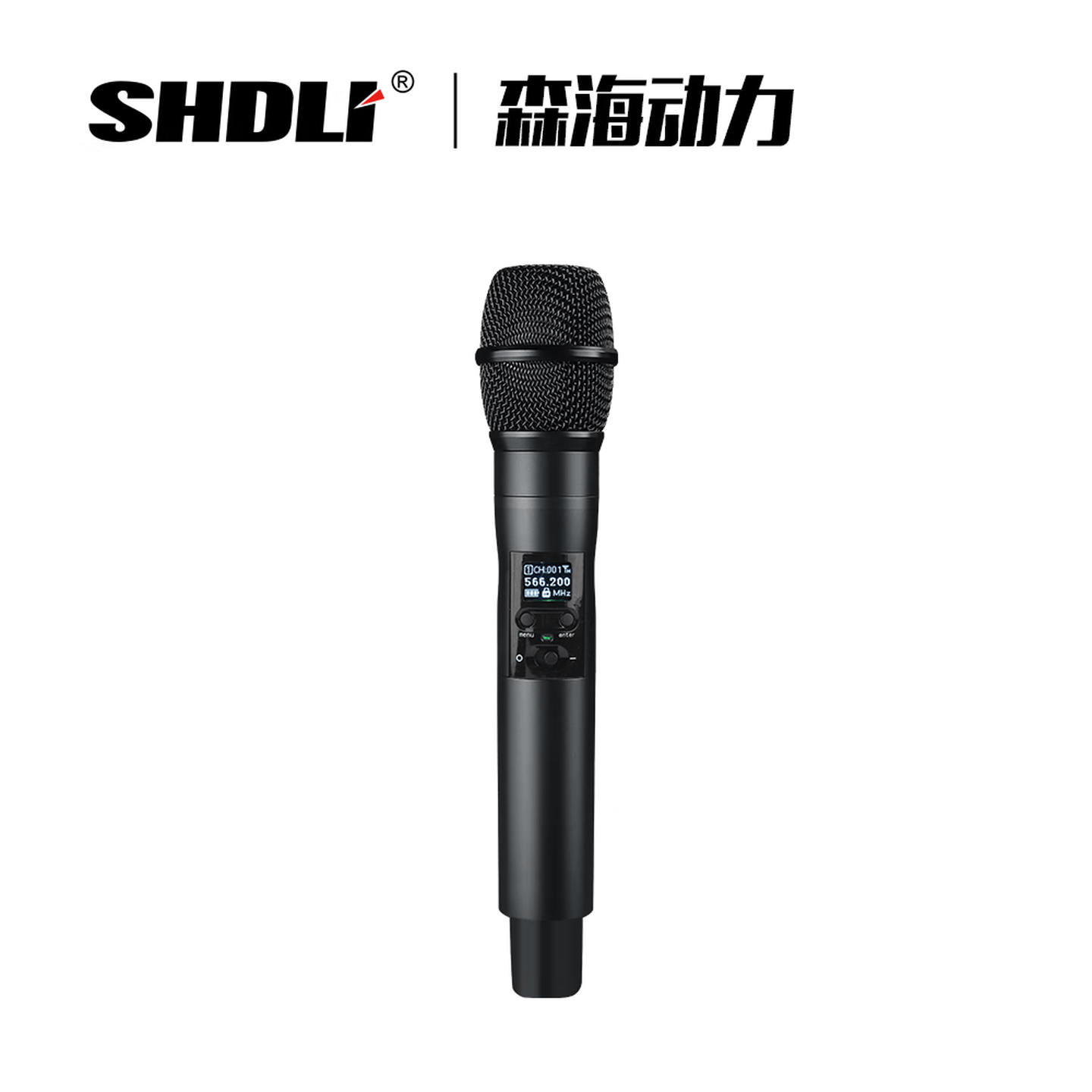

发射器技术指标：

管身材质：全铝金属管体或铝壳领夹

载波频段：UHF564~615MHz

频带宽度：50MHz

频率调整：红外对频/手动调节

输出功率：30mW

谐波幅射：＜55dBc

手持式音头：动圈式 / 领夹与会议: 电容式

使用电池：5 号电池两只

操作显示：LCD 同时显示电池容量，频道

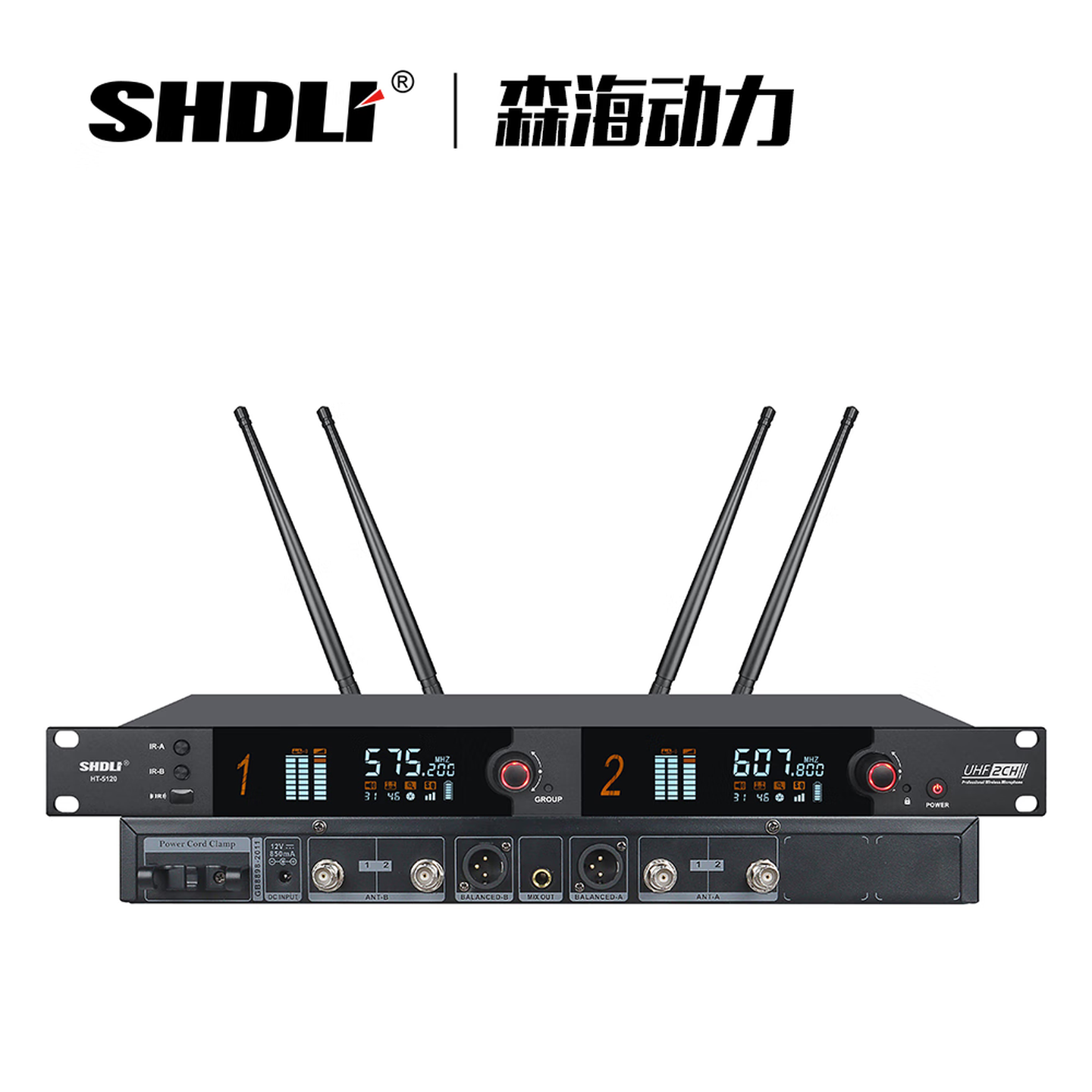

接收机技术指标：

射频稳定度：±0.005%（-10~50℃）

载波频率：UHF564~615MHz

频率宽度：50MHz

操作方式：手动调整

灵敏度：在偏移度等于 25KHz。输入–95dBm 时，S/N＞80Db

综合 T.H.D：＜0.5%@1KHz

频率响应：60Hz~15KHz

最大输出电压：0dbV@45KHz

输出插座：XLR 平衡式及 6.3 不平衡式

静音控制模式：音码及杂讯双重静音控制

有效工作距离: 理想工况下约 50 米~250 米.

工作电压：DC12V/1000mA
